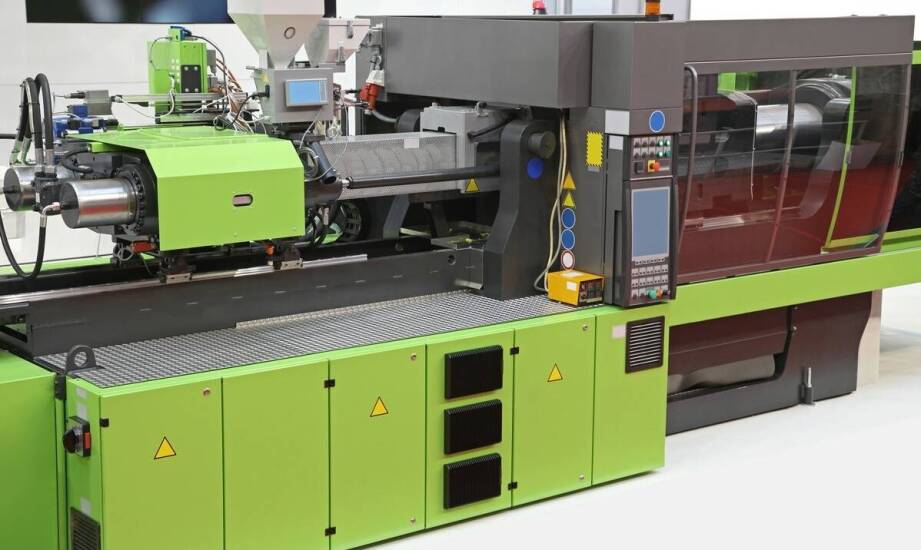

Co naprawdę zwiększa koszt projektu formy wtryskowej przed uruchomieniem produkcji

Nawet najdrobniejsza zmiana w geometrii detalu potrafi radykalnie zmienić zakres prac konstruktorskich i ostateczny koszt uruchomienia produkcji. Prosty element w kształcie prostopadłościanu o wymiarach 50x30x10 mm wymaga zazwyczaj przygotowania prostej koncepcji narzędzia z klasycznym rdzeniem i matrycą. Geometria pozbawiona podcięć umożliwia rozformowanie w linii ciągnienia bez wprowadzania dodatkowych mechanizmów. Dzięki temu całkowita liczba iteracji inżynieryjnych ogranicza się często do zaledwie jednej lub dwóch. Z kolei identyczny detal posiadający boczne podcięcie o głębokości 5 mm z miejsca wymusza zastosowanie suwaków lub wysuwanych rdzeni. Taka pozornie drobna modyfikacja natychmiast komplikuje całą strukturę budowanego narzędzia. Wymaga przeprowadzenia wielokrotnych symulacji ruchu poszczególnych elementów i często generuje od czterech do sześciu iteracji, zanim ostateczna bryła zostanie zatwierdzona do obróbki mechanicznej.

Złożoność geometrii i tolerancje wymiarowe a czas pracy

Podcięcia fizycznie blokują proste wyjęcie wypraski z gniazda. Uniemożliwiają one swobodne rozformowanie w naturalnej osi zamykania maszyny. W takich sytuacjach niezbędne staje się zaprojektowanie suwaków bocznych lub rdzeni wysuwnych, które uwalniają detal pod odpowiednim kątem. Wprowadzenie elementów ruchomych zwiększa wagę narzędzia, zużycie stali i narzuca konieczność zintegrowania precyzyjnego napędu hydraulicznego bądź pneumatycznego. Równie dużym wyzwaniem pozostają głębokie kieszenie, czyli wąskie wycięcia przekraczające 10 mm głębokości przy kącie nachylenia ścianek poniżej dwóch stopni. Brak odpowiedniego pochylenia prowadzi do silnego przyklejania się wypraski do stempla, co rodzi ogromne problemy na etapie działania układu wypychania. Konstruktor musi w takiej sytuacji przewidzieć dodatkowe wkładki ułatwiające odpowietrzanie oraz skomplikowane obwody chłodzące doprowadzone pod same dno kieszeni. Wszystkie te cechy podnoszą nakład pracy nad koncepcją narzędzia o 30 do 50 procent w porównaniu do powtarzalnych, płaskich brył.

Kolejnym niezwykle ważnym czynnikiem decydującym o skali projektu są rygorystyczne wymagania tolerancyjne. Ciasne ramy wymiarowe, sięgające rzędu ±0,05 mm dla drobnych elementów montażowych, wymuszają dobór certyfikowanej stali narzędziowej o podwyższonej twardości. Często stosuje się w takich przypadkach gatunki pokroju 1.2344 ESR, które po wstępnym frezowaniu obrabia się wykańczająco metodą elektroerozyjną EDM w celu uzyskania idealnej powierzchni formującej. Ostateczna stabilność detalu zależy bezpośrednio od równomiernego odprowadzania ciepła oraz właściwej kompensacji naturalnego skurczu przetwórczego. W przypadku technicznych poliamidów, takich jak PA6, skurcz ten wynosi od 1 do 2 procent. Z tego powodu dokładna analiza elementów skończonych zabezpiecza wypraskę przed powstawaniem wewnętrznych naprężeń i zapadnięć. W branżach o najbardziej restrykcyjnych rygorach jakościowych, takich jak sektor lotniczy czy farmaceutyczny, tolerancje na poziomie ±0,02 mm podwajają standardowy czas projektowania z uwagi na konieczność uwzględnienia zjawisk termicznych.

Wpływ cyklu wtryskowego i integracja narzędzi CAD/CAM

Przewidywany czas pracy maszyny bezpośrednio dyktuje inżynierom stopień zaawansowania całego układu formującego. Krótki cykl produkcyjny, spadający poniżej 20 sekund, wymaga zastosowania wydajnego chłodzenia z kanałami konformalnymi. Dopasowanie krętego toru przepływu chłodziwa idealnie do krzywizn detalu drastycznie komplikuje architekturę narzędzia i zwiększa liczbę decyzji o 40 procent w stosunku do klasycznego wiercenia prostoliniowego. Nieco dłuższe cykle, sięgające 60 sekund, dają większy margines błędu i pozwalają na uproszczone układy termiczne. Jeśli jednak firma przygotowuje się do produkcji seryjnej znacznie przekraczającej milion sztuk, optymalizacja ułamków sekund z każdego taktu staje się kluczowym wymogiem projektowym.

Wczesne wykrywanie kolizji ułatwiają inżynierom nowoczesne pakiety oprogramowania. Symulacje przepływu stopu skutecznie wskazują potencjalne punkty zapowietrzenia i zniekształcenia, pozwalając na wprowadzenie poprawek do modelu na długo przed zakupem bloków stalowych. Specjalistyczne moduły numeryczne modelują zachowanie tworzywa pod wysokim ciśnieniem, co redukuje ryzyko powstawania widocznych linii łączenia. Inwestując w projektowanie form wtryskowych w Warszawie oraz okolicznych strefach przemysłowych, zakłady zyskują dostęp do nowoczesnego zaplecza technicznego. Pracownia konstrukcyjna PKN Ziemba w Zielonce sprawnie łączy środowisko modelowania 3D z dogłębną weryfikacją technologiczną. Zespół odpowiada za pełne poprowadzenie zlecenia – od weryfikacji geometrii pliku wsadowego, po zaplanowanie bezkolizyjnej kinematyki dla wymagającej branży maszynowej i samochodowej.

Rola danych wejściowych i ograniczenie ryzyka biznesowego

Brak rzetelnych informacji na wczesnym etapie planowania to prosta droga do przekraczania budżetu narzędziowego. Najpoważniejsze problemy wynikają z przekazywania niekompletnych modeli bryłowych, które ignorują parametr skurczu docelowego polimeru lub pomijają dokładną specyfikację mechanizmów dla ukrytych podcięć. Niepełne dane wejściowe zmuszają inżynierów do przeprowadzania dodatkowych konsultacji i opóźniają start obróbki CNC średnio o dwa do czterech tygodni. Podobne zamieszanie wprowadzają niejasno wyznaczone bazy pomiarowe, które niemal zawsze generują konieczność pracochłonnych poprawek stempli i matryc tuż po ściągnięciu pierwszych detali próbnych.

Zwiększenie budżetu na zaawansowany proces inżynieryjny stanowi racjonalną decyzję biznesową w ujęciu długoterminowym. Rozszerzona faza modelowania i wirtualnego testowania chroni zakład przed dotkliwymi przestojami na wtryskarni. Szacunki rynkowe pokazują, że starannie opracowana dokumentacja pozwala obniżyć koszty nieprzewidzianych modyfikacji w trakcie cyklu życia narzędzia o 20 do 30 procent. Tego rodzaju inwestycja zapewnia wysoką stabilność wymiarową wyprasek bez względu na stopień zużycia maszyny i redukuje odsetek wybrakowanych elementów przy seriach liczonych w setkach tysięcy sztuk.
